松下纽扣电池CR1220在铁塔基站直流电能表RTC时钟备用电源的应用

直流电能表是针对直流屏、太阳能供电、电信基站、地铁等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。铁塔基站直流电能表便是其专门用于铁塔基站场合的一项典型应用。铁塔基站直流电能表包括处理运算单元，计量芯片，实时时钟，电源管理等重要模块。其中，RTC时钟为MCU提供时钟源，保证电能表计时的准确性。因此，RTC时钟需要时刻保持供电，即使在系统掉电的情况下，也应该有备用电池作为RTC时钟的供电模块。

直流电能表在基站等具有广泛的应用

因此，需要选取一款合适的电池作为RTC时钟的备用电源。对于选用的纽扣电池，为了提升产品的性能和用户体验，需要具备较高的容量和较长的使用寿命。此外，电池的可靠性也很重要，保证能够在不同温度环境下的可靠工作。Panasonic（松下）作为全球锂电池供应商领导者，生产的CR1220纽扣电池非常适合作为铁塔基站直流电能表RTC时钟的备用电池。

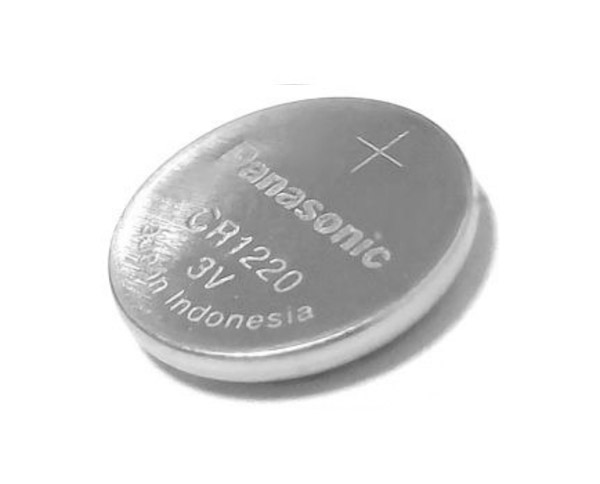

Panasonic纽扣电池外观图

CR1220纽扣电池的标称电压为3V, 标称放电电流为0.1mA，电池的标称容量可达36mAh。型号为RX8130的RTC时钟在后备电池3V供电时功耗最大仅500nA, 因此该电池可以工作10年以上，完全满足作为RTC时钟供电模块的容量要求。电池的外径为12.5mm，高度2.0mm，重仅0.8g。产品体积小，质量轻，有助于直流电能表产品设计外观的小型化。此外，电池的工作温度范围宽至-30℃ ~+60℃，电池能够在高温和严寒等不同环境温度条件下可靠工作，具有高可靠性和安全性。同时满足产品实际需求 （-20~60°C 的范围），因此用户可以放心的用于直流电能表的应用中来。

纽扣电池CR1220尺寸图

该系列电池具备低自放电率，防泄露以及放电电压平稳等优良品质。电池的放电电压平稳，能充分利用电池的容量。同时以其中5.6MΩ放电曲线为例，放电时间接近100,000小时（10年的放电时间）。因此，电池具有超长使用寿命的优点，作为铁塔基站直流电能表RTC时钟备用电池，可以保证时钟的长时间工作。
