Maxell纽扣电池在指夹式健康检测仪中的应用

指夹式健康检测仪是指通过夹住手指检测人体健康指标的仪器，利用光电容积脉搏波描记法 (photoplethysmography)和生物电(electrocardiogram)原理，通常可以检测血氧、血压、心率和呼 吸频率。传统的指夹式健康检测仪通过 LCD 或有线连接到手机的方式显示测量结果，存在使用不方便和耗电等问题。而采用低功耗蓝牙 SOC 为主控，实现与手机无线连接，并利用霍尔传感器来唤醒设备进行测试的产品设计方案，可以实现测试仪的便捷使用，同时能够延长电池的使用寿命，具备极大的优势。指夹式健康检测仪包括主控单元，时钟，采集单元，检测单元等模块。其中，电池管理单元是指夹式健康检测仪的重要组成部分。

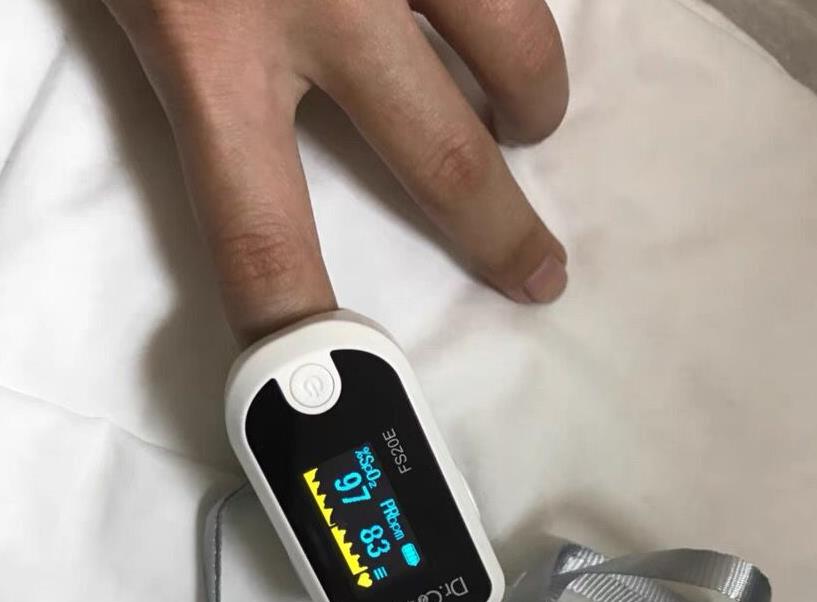

图1 指夹式健康检测仪外观图

因此，需要选取一款合适的电池作为指夹式健康检测仪的供电模块。考虑检测仪产品设计的轻巧便携的特点，采用纽扣电池供电是比较合适的选择。对于选用的纽扣电池，为了提升产品性能和用户体验，电池的尺寸体积需要尽可能小，同时还需具备较高的容量和较长的使用寿命。Maxell（麦克赛尔）作为全球锂电池供应商领导者，生产的CR2025和CR2032两款锂锰纽扣电池非常适合作为指夹式健康检测仪的供电电源。

两款纽扣电池的标称电压为3V, 标称放电电流均为0.2mA。CR2025的标称容量为170mAh, 而CR2032的标称容量可达220mAh, 电池的容量均较高，能够满足指夹式健康检测仪对电池容量的需求。在电池尺寸上，CR2025的外径仅20.0mm，高度仅2.5mm，重仅2.5g；而CR2032的外径为20.0mm，高度3.2mm，重仅3.0g。两款电池的产品体积小，质量轻，可以有效节省PCB设计空间，有助于实现健康测试仪的产品设计的小巧便携外观。系列电池的工作温度范围均宽至-20℃ 到+85℃，能够在高温和严寒等不同环境温度条件下可靠工作，因此可以保证健康检测仪在不同的场景和不同的环境下稳定工作，具有高可靠性和安全性。

MAXELL CR2025纽扣电池参数

MAXELL CR2032纽扣电池参数

该系列电池具备低自放电率，防泄露以及放电电压平稳等优良品质。如图3的CR2025的放电曲线所示，电池在放电过程中，放电电压非常平稳，能充分利用电池的容量。以其中1MΩ的放电曲线为例，放电时间长达100,000小时（超过10年）。因此，电池具有超长使用寿命的优点，可以进一步提高健康检测仪的产品优势。考虑到指夹式健康检测仪大部分时间为休眠状态，仅在测试患者的情况下工作，属于间歇工作类型。参考图5的电池脉冲放电特性曲线，相比连续放电，脉冲放电条件下电池仍然能够保持放电平稳的良好特性。因此，系列电池同样能够满足间歇性的供电要求，用户可以放心的用于指夹式健康检测仪的应用中。
